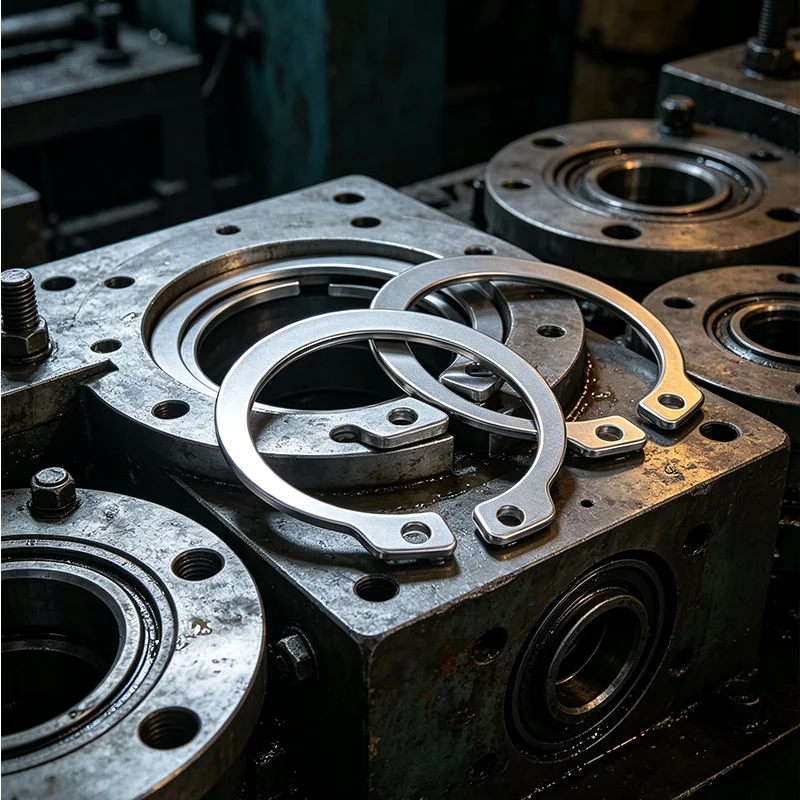

Anel de retenção externo em aço inoxidável DIN 471

Os clipes de retenção externos DIN 471 de aço inoxidável de alta qualidade da fábrica Wanluo são fabricados estritamente de acordo com os padrões industriais DIN alemães, pertencentes a fixadores de retenção elásticos de precisão especialmente projetados para fixação de eixos.

Enviar consulta

Product Description

Ao contrário das arruelas utilizadas para mancal de pressão e anti-afrouxamento, o anel de retenção externo em aço inoxidável DIN 471 apresenta uma estrutura de anel elástico aberto, aplicado exclusivamente na ranhura circular externa de eixos giratórios e fixos. Com encolhimento elástico preciso e desempenho de redefinição, ele pode ser rapidamente instalado na ranhura do eixo para atingir o limite axial, evitando efetivamente que rolamentos, engrenagens, luvas e outras peças do eixo deslizem axialmente e caiam durante a operação mecânica. É um fixador padrão essencial para montagem de transmissão mecânica, apresentando fácil instalação, alta precisão de fixação e efeito limite estável a longo prazo.

Design de componentes principais e técnica de processamento padronizado

Os anéis de retenção de eixo externo DIN 471 adotam aço de mola de alta qualidade e matérias-primas de aço inoxidável, processados por estampagem de precisão integrada, têmpera integral e tratamento térmico de revenido e acabamento de borda. A abertura padrão e os furos de instalação reservados combinam perfeitamente com alicates de anel de retenção profissionais para montagem e desmontagem rápidas. O diâmetro interno e o radiano são calibrados com precisão para garantir um ajuste de fixação firme com ranhuras de eixo padrão, sem fixação frouxa ou desvio excessivo de aperto. O corpo geral do anel tem espessura uniforme e excelente resistência elástica, com encolhimento estável e desempenho de redefinição, não é fácil de produzir fadiga elástica, deformação permanente ou fratura após desmontagens repetidas e operação de vibração de longo prazo. A borda externa lisa e sem rebarbas evita arranhões nas peças correspondentes e a resistência estrutural geral atende aos requisitos de limite de carga pesada industrial.

Parâmetro do produto

Item de parâmetro	Especificação detalhada
Nome do produto	DIN 471 Anel de retenção externo, anel de retenção do eixo, anel elástico externo
Padrão Executivo	DIN 471, padrão ISO, padrão GB, tamanhos personalizados não padronizados
Material Disponível	304, aço inoxidável 316L, aço de mola de alta qualidade, aço carbono zincado
Faixa de tamanho	Diâmetro do eixo φ3mm-φ100mm tamanhos padrão completos, abertura especial personalizada e espessura
Tipo de Estrutura	Anel elástico aberto externo, design de furo de instalação duplo, tipo de fixação de ranhura de eixo
Tecnologia de Processamento	Estampagem de precisão, endurecimento por tratamento térmico, rebarbação de bordas, calibração elástica
Objeto Aplicável	Eixos rotativos padrão, eixos de engrenagem, eixos de rolamento e peças de eixo cilíndrico
Tratamento de superfície	Decapagem e passivação / Zincado / Óxido preto, antiferrugem e anticorrosão
Propriedades Mecânicas	Forte resistência elástica, anti-fadiga, limite anti-queda, força de fixação estável
Método de embalagem	Saco interno à prova de umidade + caixa de exportação, embalagem de paletes para pedidos em grandes quantidades
Serviço de abastecimento	Fornecimento em massa pontual, personalização fora do padrão, aquisição única de fixadores mistos

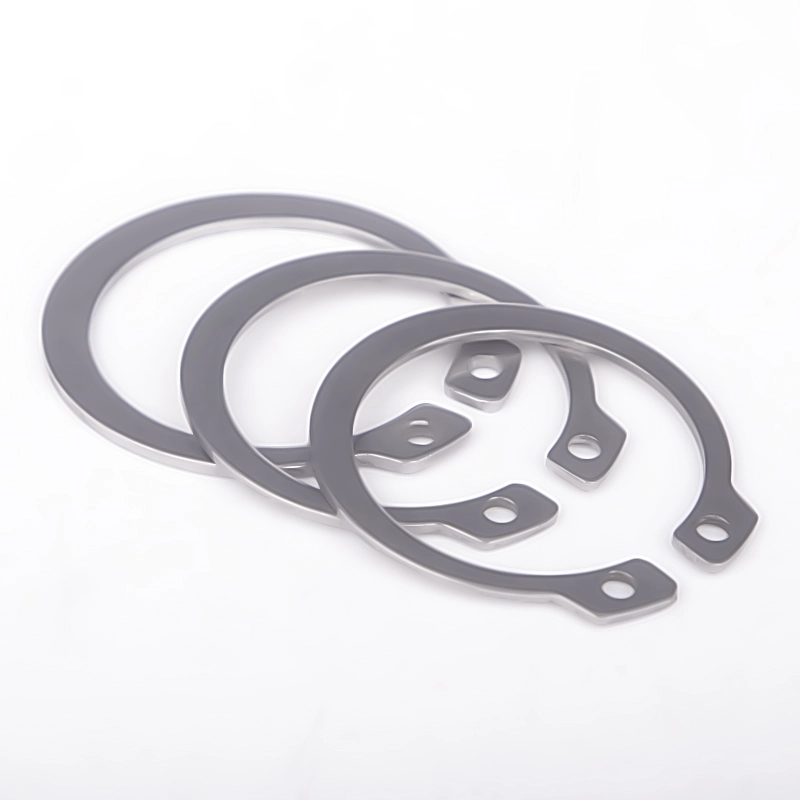

Stainless Steel Din 471 External Circlip

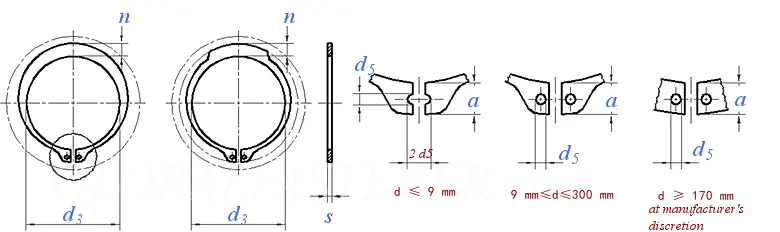

Diâmetro Nominal d		3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
s	máx.	0.4	0.4	0.6	0.7	0.8	0.8	1	1	1	1	1	1	1	1	1
s	min	0.35	0.35	0.55	0.65	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d₃	máx.	2.74	3.74	4.74	5.64	6.56	7.46	8.46	9.4	10.3	11.1	12	13	13.9	14.8	15.8
d₃	min	2.55	3.55	4.55	5.45	6.32	7.22	8.22	8.94	9.84	10.64	11.54	12.54	13.44	14.34	15.34
d₅	min	1	1	1	1.2	1.2	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	1.7	1.7
a	máx.	1.9	2.2	2.5	2.7	3.1	3.2	3.3	3.3	3.3	3.3	3.4	3.5	3.6	3.7	3.8
n	≈	0.8	0.9	1.1	1.3	1.4	1.5	1.7	1.8	1.8	1.8	2	2.1	2.2	2.2	2.3
por 1000 unidades ≈ kg		0.017	0.022	0.066	0.084	0.121	0.158	0.300	0.340	0.410	0.500	0.530	0.640	0.670	0.700	0.820

Diâmetro Nominal d		18	19	20	21	22	24	25	26	28	29	30	32	34	35	36
s	máx.	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.5	1.75
s	min	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.44	1.69
d₃	máx.	16.6	17.6	18.63	19.63	20.63	22.41	23.41	24.41	26.11	27.11	28.11	29.81	31.75	32.45	33.45
d₃	min	16.14	17.14	18.08	19.08	20.08	21.78	22.78	23.78	25.48	26.48	27.48	29.18	31	31.7	32.7
d₅	min	2	2	2	2	2	2	2	2	2	2	2	2	2.5	2.5	2.5
a	máx.	3.9	3.9	4	4.1	4.2	4.4	4.4	4.5	4.7	4.8	5	5.2	5.4	5.6	5.6
n	≈	2.4	2.5	2.6	2.7	2.8	3	3	3.1	3.2	3.4	3.5	3.6	3.8	3.9	4
por 1000 unidades ≈ kg		1.11	1.22	1.30	1.42	1.50	1.77	1.90	1.96	2.92	3.2	3.31	3.54	3.8	4.00	5.00

Diâmetro Nominal d		38	40	42	45	48	50	52	55	56	58	60	62	63	65	68
s	máx.	1.75	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5
s	min	1.69	1.69	1.69	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43
d₃	máx.	35.45	36.89	38.89	41.89	44.89	46.19	48.19	51.26	52.26	54.26	56.26	58.26	59.26	61.26	63.96
d₃	min	34.7	35.6	37.6	40.6	43.6	44.9	46.9	49.7	50.7	52.7	54.7	56.7	57.7	59.7	62.4
d₅	min	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3	3
a	máx.	5.8	6	6.5	6.7	6.9	6.9	7	7.2	7.3	7.3	7.4	7.5	7.6	7.8	8
n	≈	4.2	4.4	4.5	4.7	5	5.1	5.2	5.4	5.5	5.6	5.8	6	6.2	6.3	6.5
por 1000 unidades ≈ kg		5.62	6.03	6.50	7.50	7.90	10.2	11.1	11.4	11.8	12.6	12.9	14.3	15.9	18.2	21.8

Diâmetro Nominal d		70	72	75	78	80	82	85	88	90	95	100	105	110	115	120
s	máx.	2.5	2.5	2.5	2.5	2.5	2.5	3	3	3	3	3	4	4	4	4
s	min	2.43	2.43	2.43	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9
d₃	máx.	65.96	67.96	70.96	73.96	74.96	76.96	79.96	83.04	85.04	90.04	95.04	98.54	103.54	108.54	113.54
d₃	min	64.4	66.4	69.4	72.4	73.4	75.4	78.4	81.2	83.2	88.2	93.2	96.7	101.7	106.7	111.7
d₅	min	3	3	3	3	3	3	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
a	máx.	8.1	8.2	8.4	8.6	8.6	8.7	8.7	8.8	8.8	9.4	9.6	9.9	10.1	10.6	11
n	≈	6.6	6.8	7	7.3	7.4	7.6	7.8	8	8.2	8.6	9	9.3	9.6	9.8	10.2
por 1000 unidades ≈ kg		22.0	22.5	24.6	26.2	27.3	31.2	36.4	41.2	44.5	49	53.7	80	82	84	86

Benefícios de produto destacados e adaptação universal às condições de trabalho

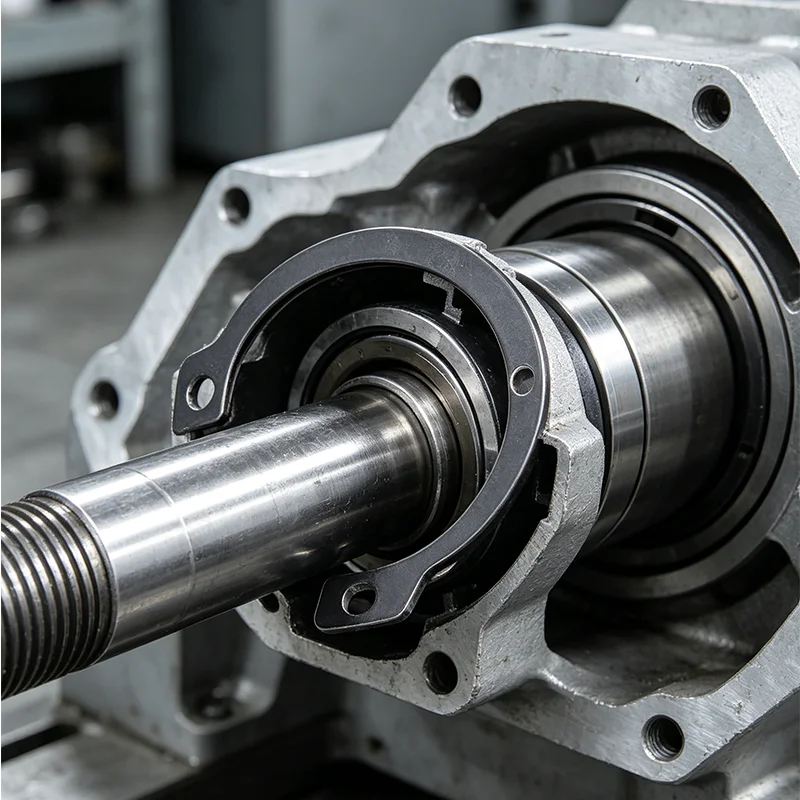

1. O design profissional de fixação do eixo externo combina perfeitamente com as ranhuras do eixo padrão, fornecendo força de fixação elástica uniforme e estável, limitando efetivamente o deslocamento axial das peças do eixo e resolvendo o problema de queda de componentes causada pela vibração e rotação do equipamento.

2. O processo de tratamento térmico integral de alta precisão confere ao anel de retenção excelente recuperação elástica e desempenho anti-fadiga. Ele mantém a elasticidade estável após repetidas expansões e contrações, sem relaxamento ou falha durante operação em alta velocidade a longo prazo.

3. Os furos de instalação duplos reservados cooperam com alicates de anel especiais, realizando rápida montagem e desmontagem, melhorando muito a manutenção do equipamento e a eficiência de substituição de componentes, adequado para montagem industrial em lote.

4. O acabamento liso e sem rebarbas protege os eixos e as peças correspondentes contra arranhões e abrasão durante a instalação e operação, garantindo a precisão da montagem e a vida útil dos componentes da transmissão.

5. Múltiplas opções de materiais e tratamento de superfície se adaptam a diferentes ambientes de trabalho, amplamente utilizadas em equipamentos mecânicos, peças automotivas, eletrodomésticos, componentes hidráulicos-pneumáticos e sistemas de transmissão automatizados.

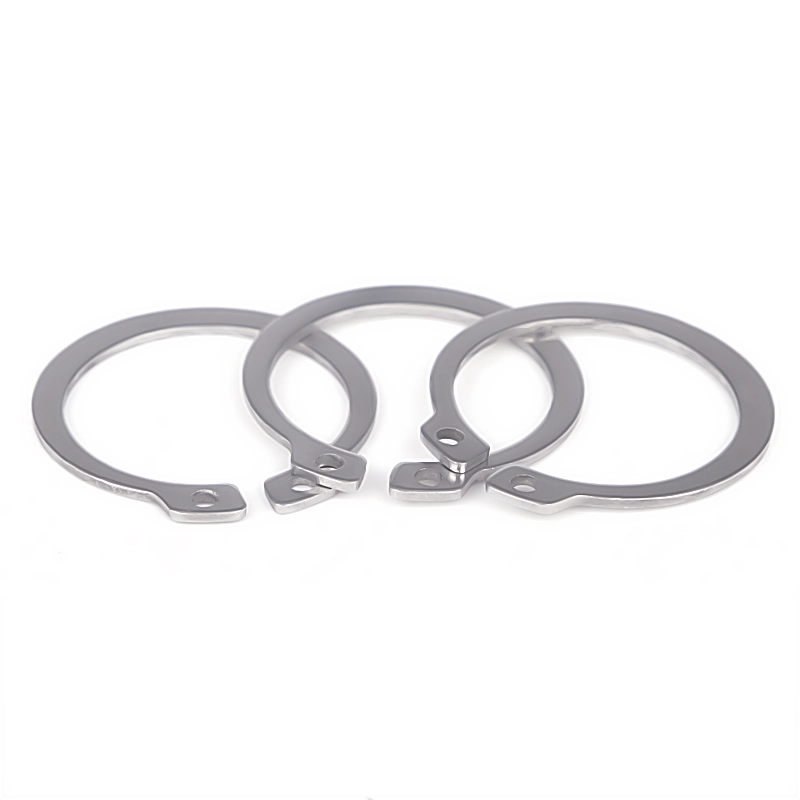

Stainless Steel Din 471 External Circlip

Perguntas frequentes

Q1: Para que é usado o clipe de retenção externo de aço inoxidável DIN 471?

A1: DIN 471 é um anel de retenção externo para eixos, instalado principalmente na ranhura externa de eixos mecânicos para fixar rolamentos, engrenagens, buchas de eixo e outras peças, evitando deslizamento axial e queda, atingindo o limite preciso dos componentes giratórios do eixo.

Q2: Qual é a diferença entre os anéis de retenção DIN 471 (eixo) e DIN 472 (orifício)?

A2: DIN 471 é um anel de retenção externo para instalação do eixo, fixando o círculo externo do eixo; DIN 472 é um anel de retenção interno para instalação em furo, fixando a parede interna do furo. As duas estruturas são opostas e não intercambiáveis.

Q3: O anel de retenção perderá elasticidade após uso prolongado?

A3: Nossos anéis de retenção DIN 471 adotam tratamento rigoroso de têmpera e revenido, com desempenho elástico estável e forte capacidade anti-fadiga. Sob condições de trabalho padrão, não ficará solto ou inválido, garantindo a estabilidade do limite a longo prazo.

Q4: A instalação requer ferramentas profissionais?

A4: Sim. Recomenda-se o uso de um alicate de anel correspondente para instalação de expansão para evitar deformação artificial e fratura, garantindo um ajuste perfeito e um efeito de limitação estável após a instalação.

Q5: Você pode personalizar anéis de retenção não padrão?

A5: Sim. Apoiamos a personalização de diâmetro externo especial, espessura, tamanho de ranhura e tratamento de superfície de alta resistência à corrosão para atender aos requisitos limites de componentes mecânicos especiais de eixo.
