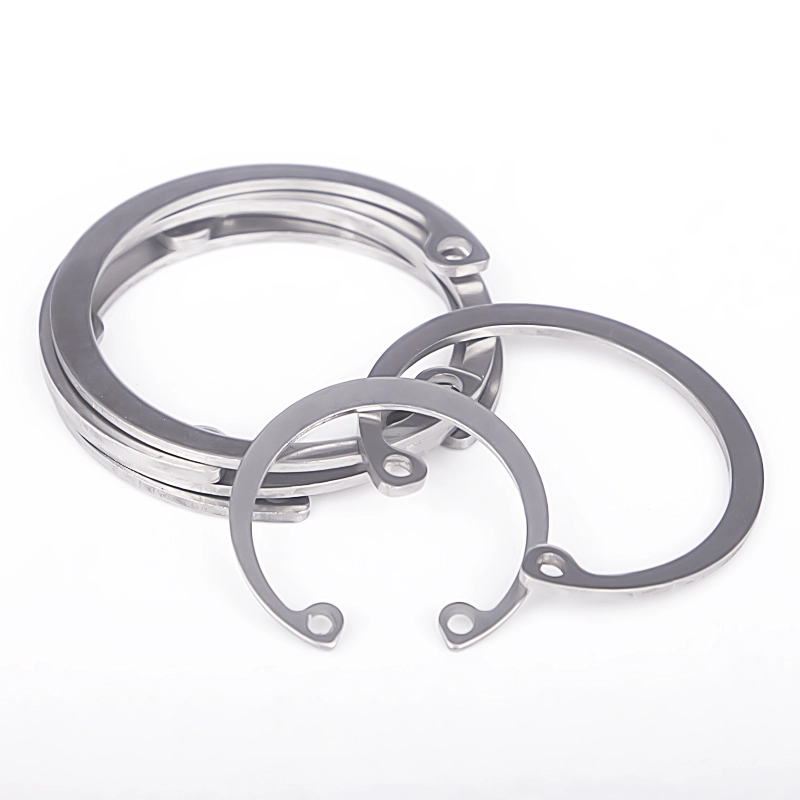

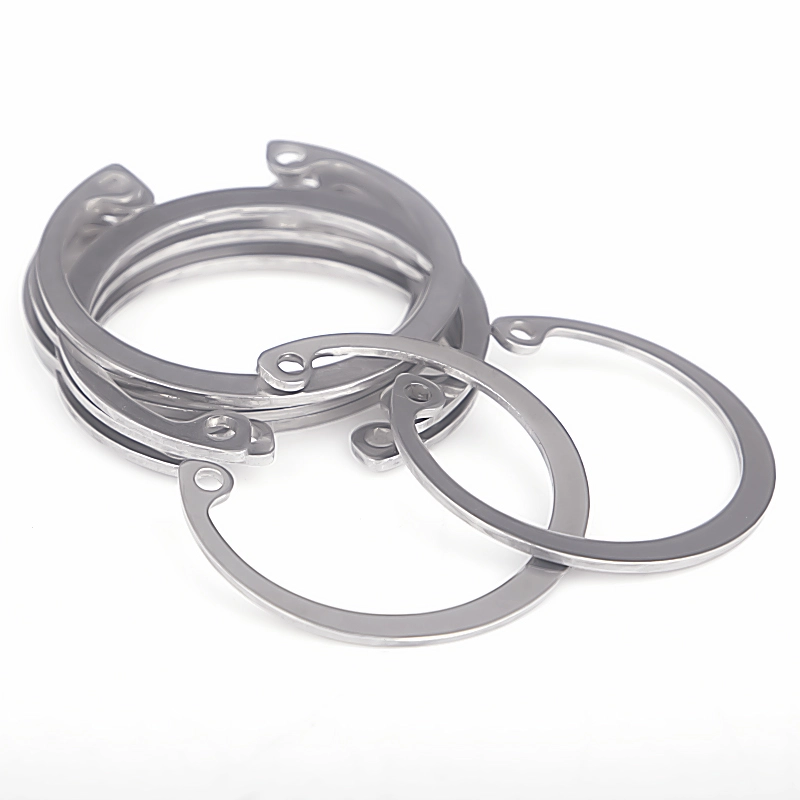

Anel de retenção interno de aço inoxidável DIN 472/anel de retenção de furo

Diferente dos anéis de retenção externos do eixo DIN 471 para fixação do eixo externo, o anel de retenção interno / anel de retenção de furo DIN 472 de aço inoxidável da fábrica Wanluo apresenta uma estrutura elástica de abertura interna, especialmente projetada para fixar e limitar ranhuras de furos internos. Com expansão elástica confiável e desempenho de fixação, ele é embutido em ranhuras de furos de precisão para fixar pinos, rolamentos, eixos internos e componentes integrados, evitando efetivamente a queda de peças internas e o deslocamento axial sob vibração operacional e impacto de carga. Apresentando estrutura compacta, alta precisão de fixação e fácil montagem, é um fixador padrão central para montagem mecânica integrada e limite de posição de furo de precisão.

Projeto de construção de produto e processo de fabricação industrial

Os anéis de retenção com furo interno DIN 472 adotam aço de mola de alta pureza e materiais de aço inoxidável premium, processados ​​por estampagem de precisão integrada, tratamento térmico geral de têmpera e revenido e corte de bordas finas. A estrutura exclusiva de abertura interna e os orifícios de montagem simétricos combinam perfeitamente com alicates de anel de retenção profissionais para instalação e desmontagem de expansão rápida. O radiano do círculo externo e o diâmetro de fixação são calibrados com precisão para obter contato total e ajuste perfeito com ranhuras de furo interno padrão, evitando fixação frouxa, deslocamento ou queda. A espessura geral do corpo do anel é uniforme, com excelente tenacidade elástica e resistência à fadiga, mantendo um desempenho de fixação estável após expansão repetida e operação cíclica de longo prazo sem deformação permanente ou falha elástica. A superfície lisa e sem rebarbas protege efetivamente o diâmetro interno da parede do furo e as peças ajustadas com precisão contra arranhões e abrasão, atendendo aos padrões de montagem mecânica de alta precisão.

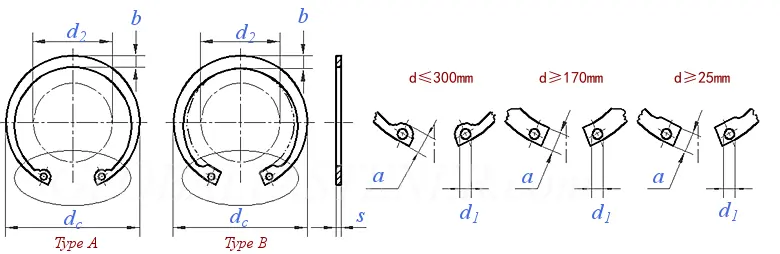

Parâmetro do produto

Destaques de superioridade do produto e cenários de aplicação em vários setores

1. A estrutura profissional de fixação do furo interno combina perfeitamente com os tamanhos de ranhura do furo padrão, fornecendo força de fixação elástica circunferencial uniforme, limitando efetivamente o movimento axial de rolamentos, eixos e peças de pinos embutidos para evitar o desprendimento de componentes internos.

2. O processo estrito de tratamento térmico integral aumenta a estabilidade elástica e a resistência mecânica, garantindo nenhuma fadiga elástica, relaxamento ou fratura após vibração de longo prazo e montagem repetida, mantendo a precisão do limite preciso de longo prazo.

3. O design simétrico de furo duplo suporta instalação e desmontagem de expansão rápida com alicates de anel especiais, melhorando muito a eficiência da montagem da produção e a conveniência de manutenção posterior do equipamento, adequado para produção de lotes industriais em grande escala.

4. O acabamento ultra-liso e sem rebarbas protege a parede do furo interno e as peças de correspondência de precisão contra abrasão e arranhões, evitando danos na montagem e trepidação do equipamento, garantindo uma operação estável de estruturas mecânicas de precisão.

5. Soluções diversificadas de materiais e tratamento de superfície adaptam-se a vários cenários de trabalho, amplamente utilizados em componentes hidráulicos pneumáticos, peças automotivas de precisão, eletrodomésticos, equipamentos de automação e estruturas de limite de posição de furos de engenharia mecânica.

Perguntas frequentes

Q1: Qual é o objetivo principal do anel de retenção DIN 472?

A1: DIN 472 é um anel de retenção de furo interno, instalado dentro de furos pré-abertos e embutido em ranhuras de furo. É utilizado para fixar e limitar rolamentos embutidos, eixos e peças cilíndricas para evitar queda axial e deslocamento de componentes internos.

Q2: Principais diferenças entre DIN 472 e DIN 471?

A2: DIN 471 é um anel de retenção externo para fixação externa do eixo com abertura externa; DIN 472 é um anel de retenção interno para fixação interna de furo com abertura interna. Os dois têm direções de tensão estrutural opostas e são completamente não intercambiáveis, formando um conjunto completo de fixadores de limite de eixo e furo.

Q3: O anel de retenção DIN 472 é fácil de deformar durante a instalação?

A3: Não. Nossos produtos adotam tratamento profissional de endurecimento de aço de mola com forte tenacidade e rigidez. A instalação de expansão de ferramenta padrão não causará deformação permanente e o anel de retenção pode retornar rapidamente ao tamanho padrão para fixação firme.

Q4: Quais cenários são adequados para DIN 472?

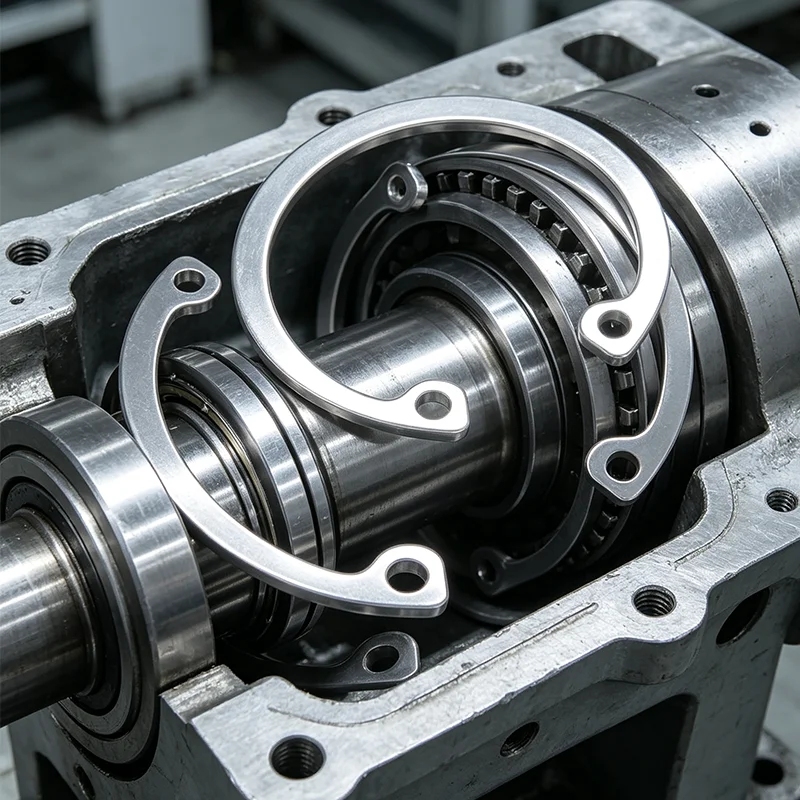

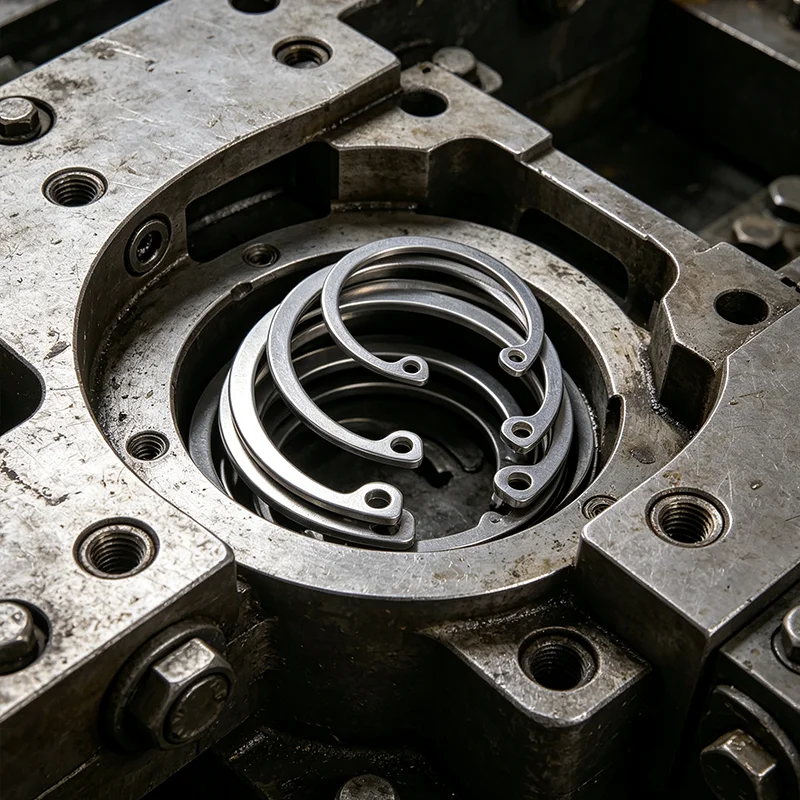

A4: É amplamente aplicável a todos os cenários de limite de furo integrado, como furos de válvula hidráulica, furos de rolamento de motor, furos de montagem de equipamentos, peças de cilindro, furos de instrumentos de precisão e estruturas mecânicas automatizadas de fixação de cavidade interna.

Q5: Podem ser fornecidos anéis de retenção de furo não padrão personalizados?

A5: Sim. Apoiamos a personalização de diâmetro interno e externo especial, espessura, tamanho correspondente à ranhura e alto tratamento de superfície anticorrosivo para atender aos requisitos de limite personalizados de posições de furos mecânicos especiais.
